Funcionamiento de cada componente de la fuente de alimentacion

Los materiales para la fuente tienen un funcionamiento único para hacer que esta funcione Primero analizaremos cada uno de los elementos necesarios para la realización de una fuente:

Transformador de 127v a 24v con 1 ampere. Se le llama “transformador a un dispositivo encargado de transformar el voltaje de corriente alterna a otro de diferente amplitud en este caso utilizamos uno de 127v-24v. Este se compone de un núcleo de hierro sobre el cual se han arrollado varias espiras de alambre conductor, a este conjunto de vueltas se les llama bobinas y existen de dos tipos: la primaria, que es aquella que recibe el voltaje de entrada (de 127v para esta fuente) y la otra llamada secundaria, que es la que entrega el voltaje transformado. Esta va a hacer que solo lleguen 24v al circuito y de esa manera se utilizan componentes para este tipo de voltaje.

Puente de diodos Este es un arreglo de 4 diodos rectificadores los cuales se utilizan para convertir la corriente alterna en corriente directa, esta también se utiliza para duplicar, triplicar o cuadriplicar voltajes.

LM337 El componente LM337 es un regulador de voltaje negativo y tiene 3 terminales, este es capaz de entregar 100mA con un rango de salida de 1.2 a 37v, utilizar este regulador tiene la ventaja de que ofrece una protección contra sobrecargas, éste también elimina la necesidad de almacenar mucho voltaje.

LM317 Este componente al igual que el LM337 es un regulador, la diferencia esta en que este es positivo, este permite un máximo de 1ª y una tensión máxima de 37v. Estos reguladores se usan para poder dar tanto la corriente positiva y negativa ya que la fuente armada debe variar de 12 a -12v.

Capacitores Electrolíticos Un capacitor es un componente que guarda en él corriente, esté esta formado por dos plaquitas que hacen contacto y entre mayor sea el área de sus placas mayor será su capacidad.

Potenciómetros Los potenciómetros son resistencias variables, ya que son variables ayudan a la fuente a que pueda descender hasta su voltaje mínimo y ascender hasta su voltaje máximo, el potenciometro es un componente pasivo similar en funcionamiento a la resistencia solo que tiene 3 conexiones y estas se conectan segun lo que se necesite en el circuito. En el caso de esta fuente se utilizaron las 3 conexiones.

Clavija Esta solo sirve para pasar la corriente alterna al transformador y de esta manera conducir esta corriente para que pueda ser transformada y pasar al circuito.

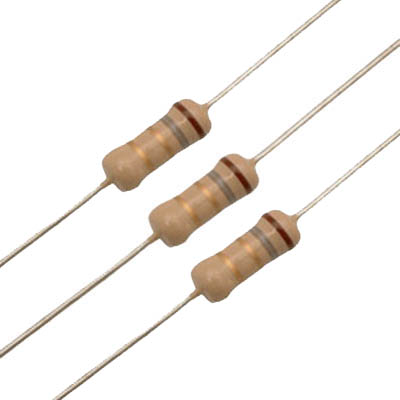

Resistencias Estas ayudan a que el voltaje pueda ser variado, y dependiendo del valor que le pongas se tendrá el valor máximo y mínimo de los voltajes tanto negativo como positivo, estas van conectadas a los pines de en medio de cada potenciómetro para poder controlar los voltajes.

Fuente reguladora de voltaje de +12v a -12v

Una fuente de voltaje de salida regulado, es un dispositivo, que nos brinda una tensión de salida de corriente directa, necesaria para hacer funcionar la mayoría de circuitos electrónicos, ya sea en aparatos diseñados por fabricantes e industrias grandes, o en nuestro caso para nuestro taller o laboratorio experimental, para hacer pruebas necesarias y saber del correcto o incorrecto funcionamiento de nuestros circuitos electrónicos.



Estas fuentes se construyen a partir de los requerimientos necesarios para satisfacer las condiciones del usuarios.Una fuente de alimentación regulada sirve para alimentar cualquier circuito o aparato electrónico con la única condición de que el aparato en cuestión no consuma mas corriente (amperaje) del que puede entregar la fuente.



Las fuentes no solo entregan voltaje sino también corriente dentro de un cierto rango, es muy importante que no se le exija a la fuente mas corriente de la que puede suministrar con seguridad.

A simple vista se nota que cada parte esta dispuesta según un ordenamiento lógico del funcionamiento, y se describe que tipo de señal se esta obteniendo desde la entrada de corriente alterna, el transformador, la parte de rectificación de la señal, el filtrado, la regulación, hasta que tipo de señas llegara a la carga.

La tarea de la “fuente” o fuente de voltaje de cualquier equipo o aparato electrónico es obtener el o los niveles adecuados de corriente directa a partir del voltaje de línea.

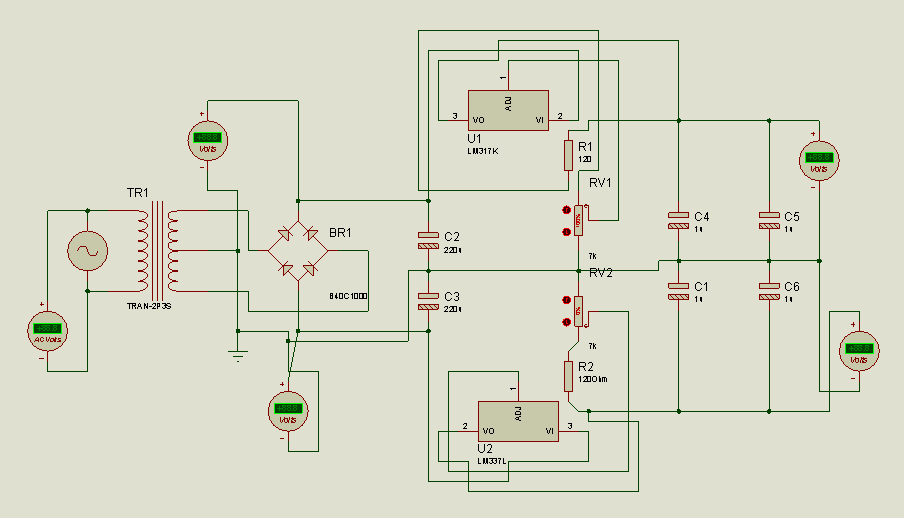

A continuacion el diseño en software de la fuente reguladora de voltaje.





MATERIALES:

  - Transformador de 127v a 24v con 1 ampere.

  -  Un puente de diodos (4 diodos rectificadores).

  - LM337

  - LM317

  - 2 capacitores electroliticos de 220 microfaradios a 25v.

  - 4 capacitores electroliticos de 1 microfaradios a 25v.

  - 2 potenciometros de 10 kohms.

  - Una clavija con extencion de dos metros de largo.

  - 2 resistencias de 120 ohms a 1/2 de watt.

Video que explica el funcionamiento de la fuente reguladora de voltaje de +12v a -12v.

Procedimiento para realizar la fuente en placa.

Primero para realizar la fuente en placa, hay que pasar el diseño de software a pistas para poderlas imprimir enel papel o acetato en este caso.










Luego pasamos las pistas a la placa planchando la impresion en ella.

Al terminar el planchado de las pistas, hay que cortar la placa al tamaño apropiado para el diseño impreso en la placa.

Posteriormente tenemos que sumergir la placa ya cortada al tamaño, en cloruro ferrico para que sea eliminado el cobre que no se utiliza en el diseño de la placa.











Cuando el cloruro ferrico ataque el cobre sobrante de la placa, es momento de retirarla de el, y limpiar la tinta de la impresión, al igual que empezar a perforar la placa.











Después hay que volver a planchar la placa pero por el orto lado, con las imagenes de los componentes que utilizaste en la placa.

Ahora ya esta lista tu placa, solo falta soldar los componentes.

DIODO RECTIFICADOR
El nombre diodo "rectificador” procede de su aplicación, la cual consiste en separar los ciclos positivos de una señal de corriente alterna:
*Cuando se aplica al diodo una tensión de corriente alterna durante los medios ciclos positivos, se polariza en forma directa; de esta manera, permite el paso de la corriente eléctrica.
*Durante los medios ciclos negativos, el diodo se polariza de manera inversa; con ello, evita el paso de la corriente en tal sentido.
Hay que considerar:
-La frecuencia máxima en que realizan correctamente su función
-La corriente máxima en que pueden conducir en sentido directo
-Las tensiones directa e inversa máximas que soportarán

Una de las aplicaciones clásicas de los diodos rectificadores, es en las fuentes de alimentación; aquí, convierten una señal de corriente alterna en otra de corriente directa.

"DIODOS RECTIFICADORES"


Normalmente los diodos contienen una pequeña flecha que indica el sentido en el que deja conducir la corriente, o en otro caso hacia el lado de la franja plateada del diodo. Al invertir el sentido es cuando no se conduce la corriente.

Polarización de un diodo LED

El diodo LED es un componente que tiene polaridad, por eso debemos conectarlo correctamente. En la siguiente imagen, vemos como identificar sus terminales, tanto en un esquema como físicamente:


Todo diodo LED tiene que llevar asociado en serie una resistencia para limitar la corriente que pase por el. Sin esta resistencia, el diodo LED podría quemarse. Veamos ahora como se conecta mediante la siguiente imagen:

Tablas características

¿Qué es un Diodo LED?
